* Để đảm bảo yêu cầu về các chỉ tiêu của hạt bụi có trong không khí của phòng sạch thì khí cấp và phòng phải được qua 3 cấp độ lọc:
1. Lọc sơ cấp: G2, G3, G4.
Thông số kỹ thuật: G2/ G3/ G4:
| |
G2 |
G3 |
G4 |
|
Trọng lượng (g/m2)
|
250
|
300
|
350
|
|
Độ dày (mm)
|
10
|
15
|
20
|
|
Độ thoàng khí (m3/h)
|
5400
|
5400
|
5400
|
|
Chênh áp ban đầu (pa)
|
17
|
26
|
42
|
|
Chênh áp kiến nghị thay thế (pa)
|
250
|
250
|
250
|
|
Tiêu chuẩn (EN779)
|
G2
|
G3
|
G4
|
|
Hiệu xuất (%)
|
75%
|
85%
|
95%
|
|
Kích thước (m)
|
2m x 20m
|
2m x 20m
|
2m x 20m
|
|
Màu sắc
|
Trắng
|
Trắng
|
Trắng
|
2. Lọc thứ cấp: F5 - F9
| Sử dụng túi lọc khí: F5-F9 với hiệu suất lọc từ 95-99%.
Sản phẩm túi lọc khí F5-F9 chủ yếu được sử dụng cho các bộ xử lý không khí như AHU, FCU, BFU.
Túi lọc có tác dụng lọc khí với hiệu suất lên tới 99%, loại bỏ các hạt bụi có kích thước ≥0,5µm, giúp bảo vệ và tăng tuổi thọ cho lọc Hepa, Ulpa.
- Cấu tạo của túi lọc: Polypropylene tổng hợp
- Khung: nhôm định hình
- Kiểu sáng: dạng túi hình chữ V không khí dễ dàng lưu thông qua lọc.
|
|

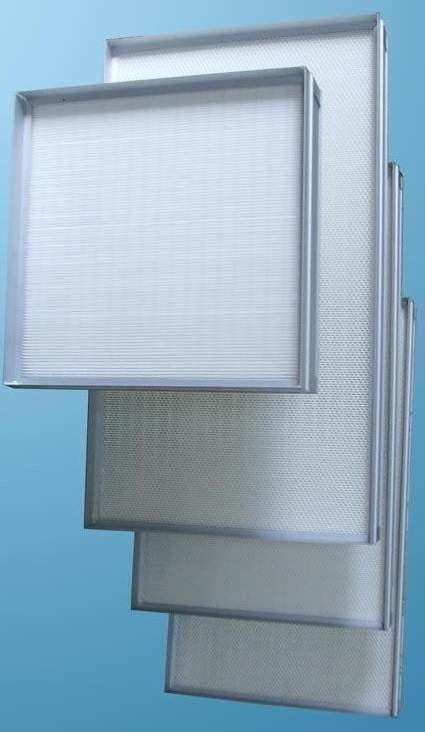

3. Lọc Hepa:
Hãng sản xuất: JEIL FILTER VINA / Hàn Quốc
|
Lọc Hepa mục đích tạo ra một phương pháp lọc hiệu qua bộ lọc HEPA. Vùng bộ lọc HEPA với nhiều hiệu quả phụ thuộc vào kích thước của các hạt. Hiệu năng lọc không khí của bộ lọc HEPA đạt đến 99,97% các hạt và chỉ cho phép các hạt có kích thước 0,3 micron hoặc nhỏ hơn đi qua bộ lọc. Lọc HEPA là một trong những lọc có cấp độ lọc tinh nhất, là thiết bị lọc tinh cuối cùng trong dây chuyền lọc khí cho phòng sạch.
Tùy thuộc vào từng cấp độ để lựa chọn loại H12, H13, H14, H15.
Đặc điểm:
- Chất liệu lọc: Sợi thủy tinh/ Sợi tổng hợp.
- Vật liệu khung: Gỗ, nhôm hoặc GI.
- Hiệu suất lọc: ≥ 99.97%
- Kích thước hạt đi qua ≤ 0,3 micron
- Là loại lọc siêu mỏng tổn hao áp suất ít
- Lưu lượng gió = tốc độ gió x tiết diện
|
|
Thông số kích thước lọc Hepa:
|
Kích thước (mm)
(RộngxCaoxSâu)
|
Lưu lượng khí
(m3/h)
|
Áp suất ban đầu (Pa)
|
Hiệu suất lọc %
|
Chất liệu
|
|
Lọc
|
Vách ngăn
|
Keo đệm
|
Khung
|
|
320x320x75
|
450
|
< 220
|
99.97
|
Giấy lọc sợi thủy tinh
|
Nhôm
|
polyurethane
|
Nhôm định hình
|
|
484x484x75
|
550
|
|
610x610x75
|
900
|
|
860x560x75
|
1000
|
|
1120x560x75
|
1200
|
- Cấu tạo bằng vật liệu thép sơn tĩnh điện hoặc inox dày 1.2mm, bề mặt của hộp lọc bằng vật liệu thép sơn tĩnh điện hoặc inox 304 soi lỗ khuếch tán.
- Hộp lọc khí sạch có thể được lắp đặt theo từng vị trí khác nhau tùy theo yêu cầu sử dụng và thiết kế chi tiết của hệ thống.
- Hộp lọc đảm bảo các yêu cầu về độ sạch, bền cao. Vật liệu phải cứng và chắc chắn để quá trình gá lắp lọc được đảm bảo kín khí.
- Bề mặt hộp lọc được soi lỗ đảm bảo không khí qua lọc được khuếch tán đều trong môi trường phòng sạch.

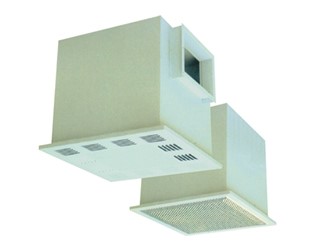

4. Hepa Box (hộp lọc kèm lọc khí Hepa)
|
MODEL: MDG-610
Kích thước: 610 x 610 x 350 mm
Vật liệu: Thép sơn tĩnh điện dày 1.2mm
|
 |
|
MODEL: MDG-1220
Kích thước: 1220 x 610 x 350 mm
Vật liệu: Thép sơn tĩnh điện dày 1.2mm
|
